Комплект дымохода для камина МИНИМУМ

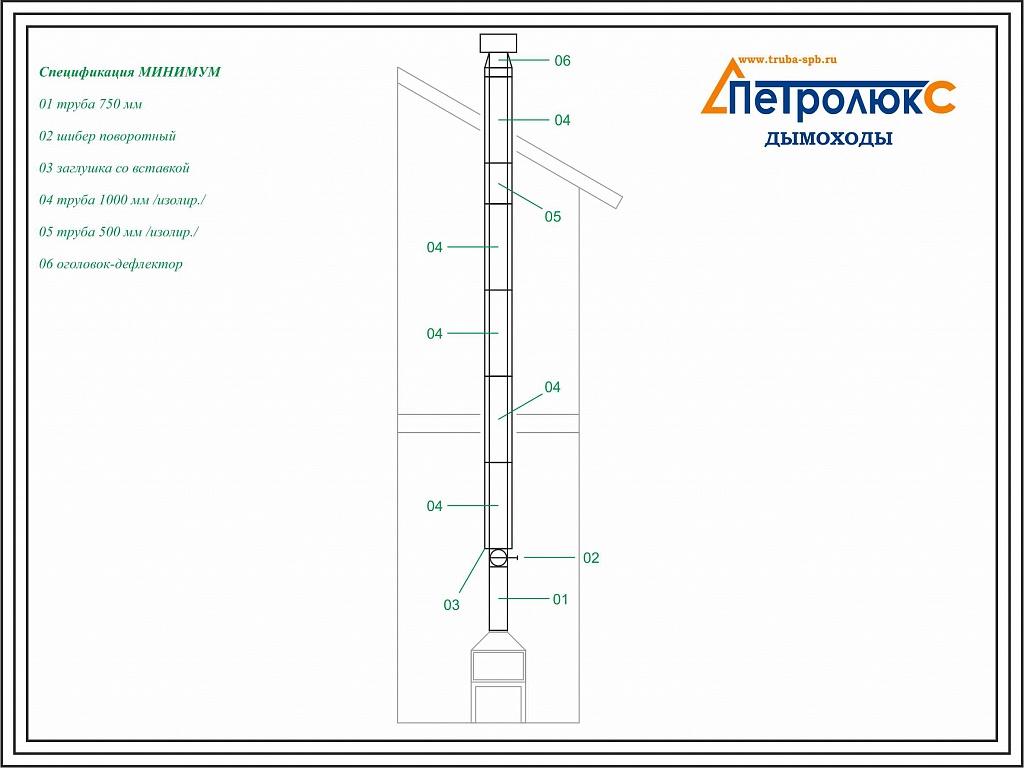

Здесь показан простейший вариант дымового канала от камина (кассеты) на примере диаметра 200 мм.
Система состоит из:
| № | Наименование | Количество |
|---|---|---|
| 1 | 200 труба 750 мм (нерж 0,8 304) | 1 |
| 2 | 200 шибер поворотный (нерж 0,8 304) | 1 |
| 3 | 200/300 заглушка со вставкой (нерж 0,8 304 - нерж 0,5 304) | 1 |
| 4 | 200 труба 1000 мм (нерж 0,8 мм) /изолятор 50 мм/ | 3 |
| 5 | 200 труба 500 мм (нерж 0,8 мм) /изолятор 50 мм/ | 1 |
| 6 | 200/300 оголовок-дефлектор (нерж 0,5 430) | 1 |
Примечание:
Приведенная схема является схематическим изображением возможного варианта исполнения дымового канала. Не является инструкцией для монтажа.
